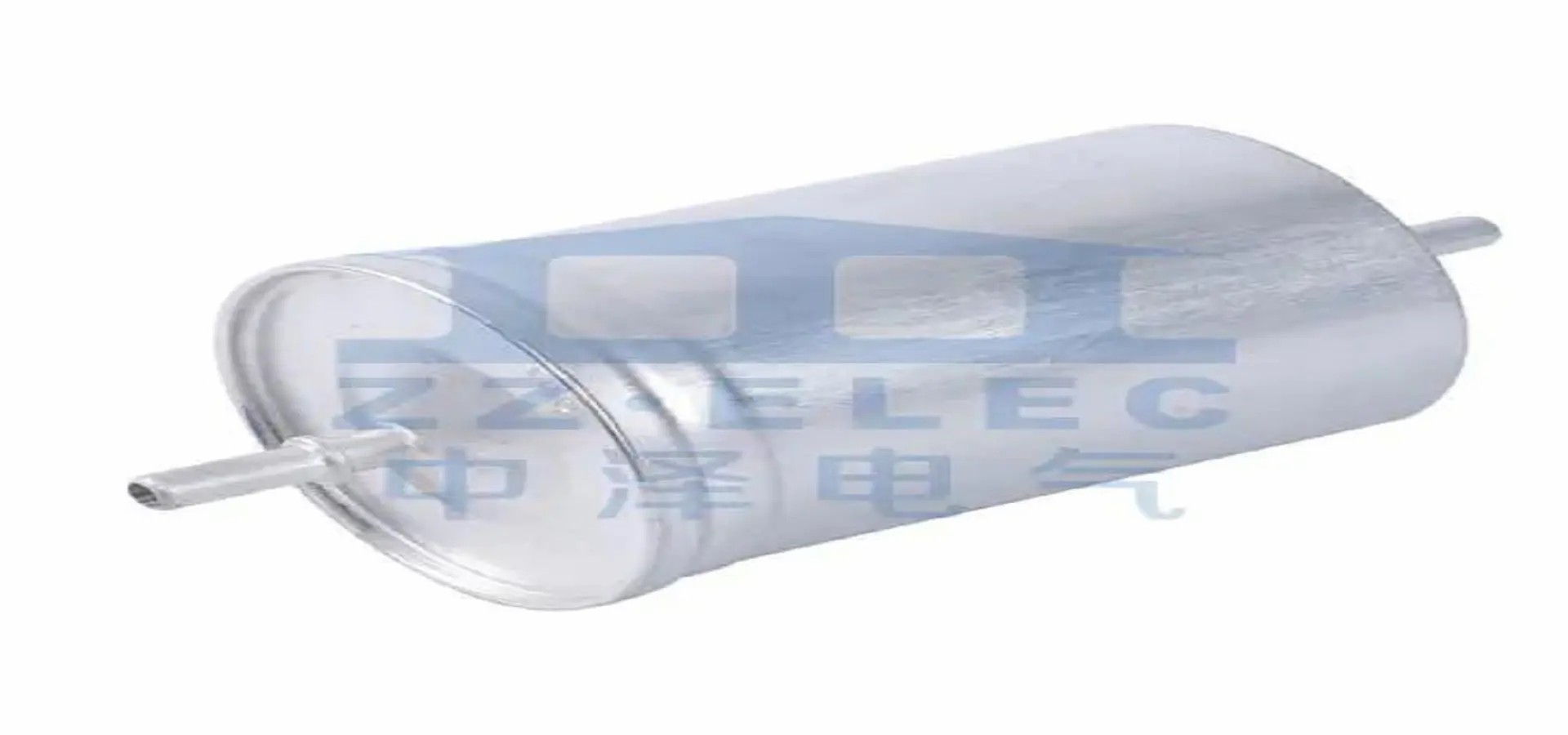

Aluminiumskondensatorkomponenter

De Aluminium elektrolytisk kondensator er en av bærebjelkene i kondensatorindustrien som brukes i store mengder både som ED -enheter og i SMD -former. De tilbyr nivåene av kapasitans for et gitt volum og er vanligvis en av kostnadstypene. De har et høyt driftstemperaturområde og et veldig bredt driftsfrekvensspektrum og sees derfor ofte i applikasjoner som strømforsyning eller bryteremodus kraftomformere når de glatter DC-spenninger og reduserer støy ved høyere frekvenser. De finnes også ofte i 50/60 Hz strømforsyninger for avkoblingsformål.

En aluminiumelektrolytisk kondensator består av en anode aluminiumfolie, en katode aluminiumsfolie og en flytende elektrolyt som forbinder de to og danner dielektrikken. Det er denne egenskapen som gir mulighet for en stor kapasitansverdi i en liten pakke med lave impedansverdier sammenlignet med andre dielektriske stoffer som Mylar eller MICA og enda lavere enn superkapacitorer.

Anode aluminiumsfolie er etset, grovt og deretter dannes et lag med elektrisk isolerende aluminiumoksyd Al2O3 på den ved bruk av en påført strøm. Denne prosessen kalles anodisk oksidasjon, og dette gir aluminiumsanoden sin karakteristiske granulære struktur som kan absorbere mye energi. Anoden kobles deretter til den interne kretsen via en metallterminal.

Etter at anoden er tilkoblet er katode aluminiumfolie etset og et tynt lag med aluminiumoksyd dannes også. Katoden er koblet til jordingsterminalen og fungerer som en samler. Elektrolytten er en ionisk ledende væske som forbinder de to foliene og fungerer som den sanne katoden. Det er også ansvarlig for å la kondensatoren selve seg selv; Når et lokalt svakt punkt i dielektrikken utvikler lekkasjestrømmen som strømmer gjennom den, øker tykkelsen på dielektrikken på det stedet, og forbedrer dermed dens motstand.

En annen nøkkelfunksjon i aluminiumelektrolytisk kondensator er at det er en polarisert enhet. Dette betyr at riktig polaritet av likespenning må påføres for å betjene den trygt. Forsøk på å betjene den med vekselstrømspenning eller feil polaritet vil til kortslutning og ødelegge kondensatoren.

På grunn av deres ytelse og relativt lave pris aluminium er elektrolytiske kondensatorer en stift for mange applikasjoner som strømforsyning og kraftkonvertere av koblet modus, i DC-til-DC-konvertering og energilagring. De er også populære i bilelektronikk som inngangs- og utgangsavkoblingskondensatorer, i industrielle kontroller og i uavbrutt strømforsyning.

Når du sammenligner ESR for forskjellige produsenter av aluminiumelektrolytiske kondensatorer, bør det bemerkes at forskjellene er relativt små. Den større forskjellen ligger i kapasitansen og spenningsvurderingen til de enkelte kondensatorer. Endring av emballasjen (størrelsen) på en kondensator endrer vanligvis ikke ESR, men den vil påvirke dens krusningsstrøm og varmemotstand. Spenningsvurderingen til kondensatoren bestemmer hvor mye strøm den kan håndtere; Høyere spenningsvurderinger krever mer robuste og større pakker.
